Кессоны ГРИНЛОС в Лобне
Пластиковые кессоны для скважин ГРИНЛОС Кессон предназначены для защиты скважин и труб от промерзания, а также проникновения сточных и высоких грунтовых и паводковых вод.
Устройства изготавливаются из полипропилена, блок-сополимера — прочного и долговечного полимерного материала. Дно усилено ячеистой полипропиленовой плитой. Полипропиленовые кессоны отлично подходят для установки в средней полосе России. Использование кессонов возможно в районах с практически любыми гидрологическими условиями.
Преимущества ГРИНЛОС Кессон:
- 100% герметичность — уникальная технология сварки
- Цилиндрическая форма корпуса — для большей прочности
- Наличие проушин — для якорения
- Дно кессона с грунтозацепами
- Пригрузочная юбка
- Утепленный люк
- Широкая горловина — от 750 мм
- Пластиковая противоскользящая лестница не подвержена коррозии
- Металлопластиковые ребра жесткости
- Уникальная муфта с усиленным хомутом
- Герметичный оголовок
Сортировать по:
Размеры (высота / диаметр): 1500 / 1000 мм
Вес: 55 кг
Диаметр обсадной трубы: 118-159 мм
Срок службы: 50 лет
74 800 ₽
Цена “под ключ”:
Размеры (высота / диаметр): 2000 / 1000 мм
Вес: 60 кг
Диаметр обсадной трубы: 118-159 мм
Срок службы: 50 лет
85 100 ₽
Цена “под ключ”:
Размеры (высота / диаметр): 2000 / 1300 мм
Вес: 75 кг
Диаметр обсадной трубы: 118-159 мм
Срок службы: 50 лет
101 200 ₽
Цена “под ключ”:
Размеры (высота / диаметр): 2500 / 1300 мм
Вес: 90 кг
Диаметр обсадной трубы: 118-159 мм
Срок службы: 50 лет
108 100 ₽
Цена “под ключ”:
Размеры (высота / диаметр): 2000 / 1500 мм
Вес: 100 кг
Диаметр обсадной трубы: 118-159 мм
Срок службы: 50 лет
118 500 ₽
Цена “под ключ”:
Размеры (высота / диаметр): 2500 / 1500 мм
Вес: 120 кг
Диаметр обсадной трубы: 118-159 мм
Срок службы: 50 лет
135 700 ₽
Цена “под ключ”:
Устройство
Изделие имеет герметичную пластиковую конструкцию (рабочая камера с горловиной или без, в зависимости от модели) с ребрами жесткости, основанием с грунт зацепами, встроенной лестницей и крышкой.
В зависимости от своего назначения, Изделие может быть дополнительно оснащено муфтой обсадной трубы, которая обеспечивает герметичное соединение Изделия и скважины.
При использовании Изделия в качестве дополнения, например, к колодцу, внутри может размещаться: насосное оборудование, фильтры, гидроаккумулятор, запорная арматура, а также разведение трубопровода в разных направлениях, что позволяет сократить затраты на подключение дополнительных потребителей.
Установка и монтаж

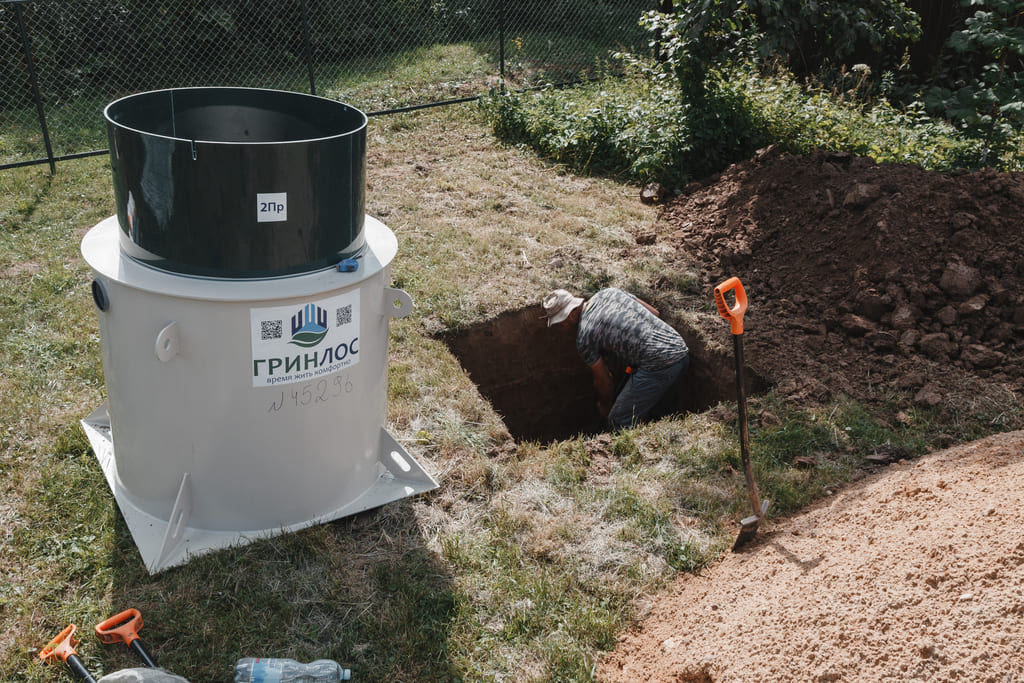

Монтаж кессона начинается с планировки котлована. Выполнять данную работу необходимо учитывая эксцентриситет отверстия в дне кессона и с учётом направленности водопровода.
Диаметр и углубленность котлована вычисляется при помощи схемы подключения конкретного вида кессона. После подтверждения верности разметки роется котлован, в котором непрерывно контролируется вертикальность стен на глубину.
Монтаж кессона на обсадную трубу скважины (без горловины)
Монтаж кессона на обсадную трубу скважины (с горловиной)

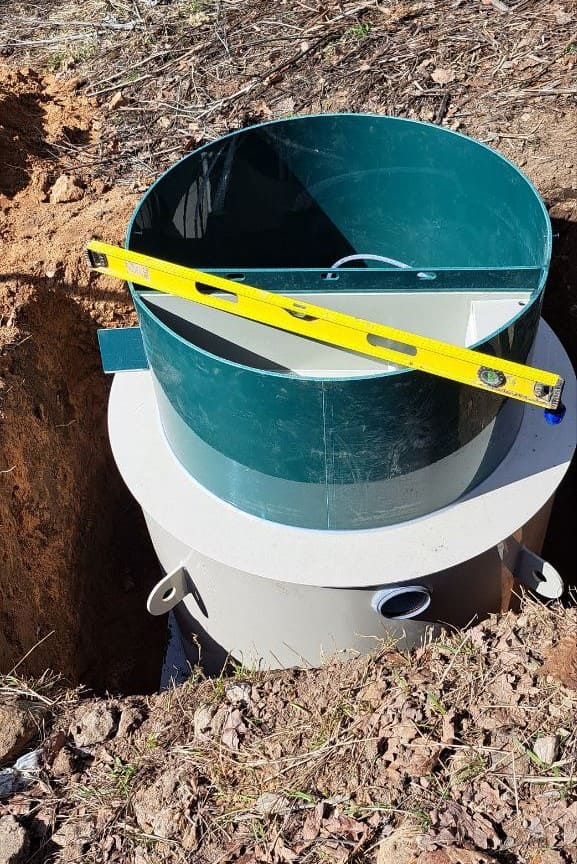

После вырывания котлована на необходимую глубину, подушка из песка заполняется и уплотняется с выходом ее поверхности ниже нулевой отметки с использованием строительного уровня.
Основание из бетона ПП-12 (ПП-15 исходя от модели) кладётся на подушку из песка таким образом, чтобы футеровка входила в проём в основании и затем уравнивается. После установки пространство между стеной проёма и обсадной трубкой следует залить специальным составом из цемента. В процессе установки очень важно тщательно следить за горизонтальным положением поверхности основания.
Для дальнейшего анкерного крепления кессона применяется шнур из синтетического материала, диаметр которого должен составлять от 16 мм. Шнур фиксируется к монтажным кольцам основания из бетона. Затем, шнуры отводятся на поверхность почвы и можно приступать к установке кессона.
ПРЕДУПРЕЖДЕНИЕ! При анкеровке не используйте стальной трос либо цепь взамен шнура из синтетического материала.
В случае, когда кессон идет сразу в соединении с водонепроницаемой муфтой, ее следует заранее разобрать. Чтобы это сделать, ослабьте все резьбовые крепления, снимите сверху фланец и кольцо для уплотнения.
Муфта обсадной трубы скважины
Обсадную трубку скважины укорачивают таким образом, чтобы она не торчала свыше чем на 50 см от основания из бетона. Кессон из пластика следует поднять и совместить с приёмной трубкой в основании кессона. При погружении кессона обсадная трубка должна входить в приёмную трубку водонепроницаемой муфты, соответственно.
После установки кессона на фундамент из бетона его закрепляют заранее приготовленными шнурами с использованием крепёжных проушин в основании кессона.
Кроме того, на обсадную трубку, устанавливается кольцо для уплотнения, а ещё ответный фланец герметичного соединения корпуса, и все крепления между болтами плавно стягиваются.
Перед засыпкой колодцев необходимо ввести в кессон магистральный водопровод и электрокабель.
Варианты монтажа эл. кабеля внутрь кессона
Для этого следует приготовить подходящие лунки, основываясь на траншеи водоснабжения, прилегающей к кессону, вставить/вывести водоснабжение с использованием запорной арматуры и компрессионных фитингов и электрокабеля.
Засыпка пазух котлована производится слоями, песком для вида грунта «песчаный» либо «полу глиняный» или раствором песка и цемента в соотношении 5:1 для «глинистого» грунта и для грунта «сыпучий песок». Толщина одного слоя должна составлять 300 мм, обсыпка осуществляется с непременным поливом водой и прессовкой всех слоёв по отдельности.
Монтаж ПНД/ПП трубопровода в пластиковый кессон
